Bij V.B. = 1,0 kN/m2 op 10 m2
Maximale overspanning stalen dakplaten.
Doorbuigingseis: L/250
Staalkwaliteit: S320GD
Voorschrift: EN 1993-1-3
Gevolgklasse CC1 (YPB = 1,1 / YVB = 1,35)
Verkrijgbaar in diverse HPS en Prisma kleuren.
Permanente belasting Hardschuim-Isolatie.
| Profielplaattype | Dikte (mm) | Staalplaat (kg/m2) |
Perm. Bel.(kN/m2) | 1 veld ^ ^ | 2 velden ^ ^ ^ | 3 velden ^ ^ ^ ^ |

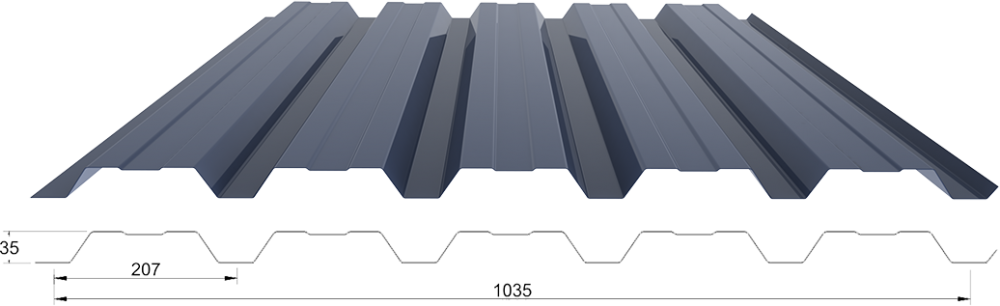

| 35R/1035 LOPL = 60 mm |
0,70 | 6,71 | 0,18 | 1,87 | 2,46 | 2,26 |
| ” ” | 0,75 | 7,19 | 0,19 | 1,92 | 2,54 | 2,33 |
| ” ” | 0,88 | 8,43 | 0,20 | 2,07 | 2,73 | 2,51 |
| ” ” | 1,00 | 9,58 | 0,21 | 2,18 | 2,89 | 2,65 |
Permanente belasting Steenwol-Isolatie.
| Profielplaattype | Dikte (mm) | Staalplaat | Perm. Bel. | 1 veld ^ ^ | 2 velden ^ ^ ^ | 3 velden ^ ^ ^ ^ |
| 35R/1035 LOPL = 60 mm |
0,70 | 6,71 | 0,31 | 1,80 | 2,38 | 2,18 |
| ” ” | 0,75 | 7,19 | 0,32 | 1,86 | 2,46 | 2,25 |
| ” ” | 0,88 | 8,43 | 0,33 | 2,00 | 2,65 | 2,43 |
| ” ” | 1,00 | 9,58 | 0,34 | 2,11 | 2,80 | 2,56 |
Prijs op aanvraag
