Omschrijving
Bij V.B. = 1,0 kN/m2 op 10 m2
Maximale overspanning stalen dakplaten.
Doorbuigingseis: L/250
Staalkwaliteit: S320GD
Voorschrift: EN 1993-1-3
Gevolgklasse CC1 (YPB = 1,1 / YVB = 1,35)
Permanente belasting Hardschuim-Isolatie.
| Profielplaattype | Dikte (mm) | Staalplaat (kg/m2) |
Perm. Bel.(kN/m2) | 1 veld ^ ^ | 2 velden ^ ^ ^ | 3 velden ^ ^ ^ ^ |

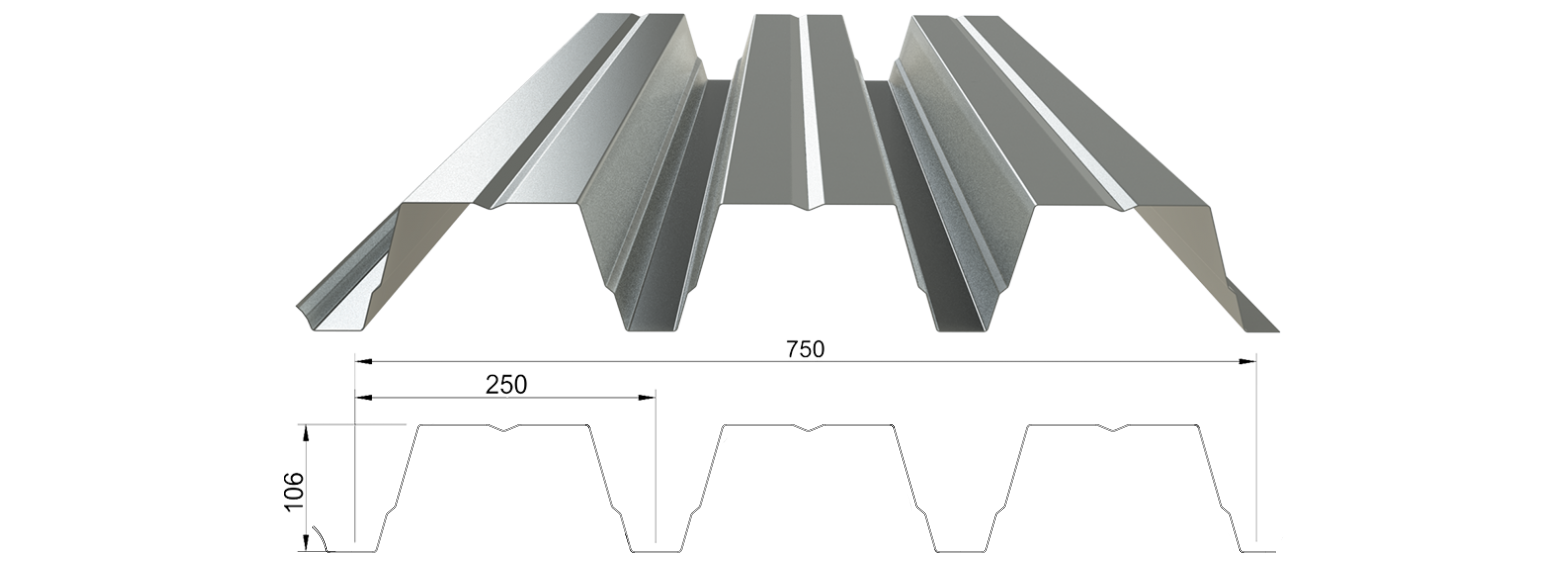

| 106R/750 LOPL = 160 mm |
0,75 | 9,81 | 0,22 | 4,74 | 6,26 | 5,95 |
| ” ” | 0,88 | 11,51 | 0,24 | 5,03 | 6,65 | 6,36 |
| ” ” | 1,00 | 13,08 | 0,25 | 5,23 | 6,91 | 6,62 |
| ” ” | 1,13 | 14,78 | 0,27 | 5,42 | 7,18 | 6,86 |
| ” ” | 1,25 | 16,34 | 0,28 | 5,58 | 7,38 | 7,06 |
Permanente belasting Steenwol-Isolatie.
| Profielplaattype | Dikte (mm) | Staalplaat | Perm. Bel. | 1 veld ^ ^ | 2 velden ^ ^ ^ | 3 velden ^ ^ ^ ^ |
| 106R/750 LOPL = 160 mm |
0,75 | 9,81 | 0,35 | 4,59 | 6,05 | 5,70 |
| ” ” | 0,88 | 11,51 | 0,37 | 4,87 | 6,43 | 6,11 |
| ” ” | 1,00 | 13,08 | 0,38 | 5,06 | 6,69 | 6,38 |
| ” ” | 1,13 | 14,78 | 0,40 | 5,25 | 6,94 | 6,62 |
| ” ” | 1,25 | 16,34 | 0,41 | 5,41 | 7,15 | 6,82 |
