Bij V.B. = 1,0 kN/m2 op 10 m2
Maximale overspanning stalen dakplaten.
Doorbuigingseis: L/250
Staalkwaliteit: S320GD
Voorschrift: EN 1993-1-3
Gevolgklasse CC1 (YPB = 1,1 / YVB = 1,35)
Verkrijgbaar in diverse HPS en Prisma kleuren.
Permanente belasting Hardschuim-Isolatie.
| Profielplaattype | Dikte (mm) | Staalplaat (kg/m2) |
Perm. Bel.(kN/m2) | 1 veld ^ ^ | 2 velden ^ ^ ^ | 3 velden ^ ^ ^ ^ |

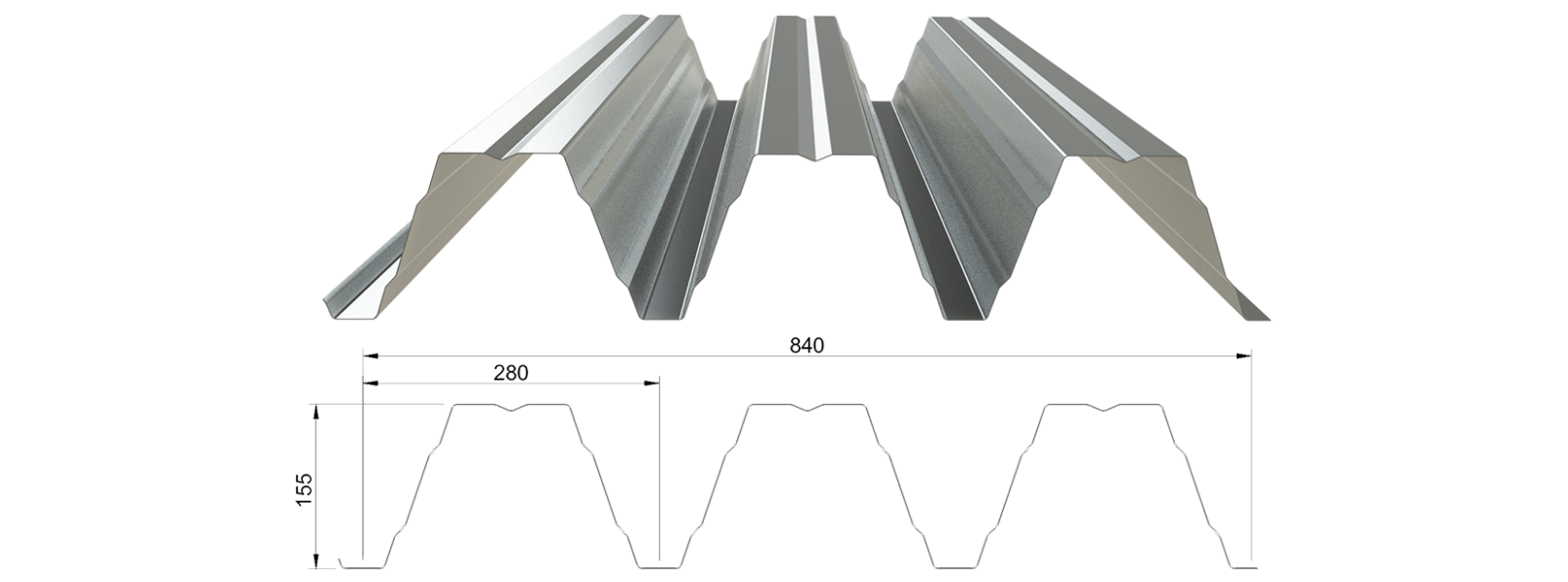

| 160R/750 LOPL = 160 mm |
0,75 | 11,77 | 0,24 | 6,35 | 8,21 | 7,91 |
| ” ” | 0,88 | 13,81 | 0,26 | 6,73 | 8,77 | 8,29 |
| ” ” | 1,00 | 15,70 | 0,28 | 6,99 | 9,08 | 8,55 |
| ” ” | 1,13 | 17,74 | 0,30 | 7,27 | 9,42 | 8,83 |
| ” ” | 1,25 | 19,63 | 0,32 | 7,48 | 9,66 | 9,04 |
| ” ” | 1,50 | 23,55 | 0,36 | 7,87 | 10,12 | 9,43 |
Permanente belasting Steenwol-Isolatie.
| Profielplaattype | Dikte (mm) | Staalplaat (kg/m2) |
Perm. Bel. (kN/m2) |
1 veld ^ ^ | 2 velden ^ ^ ^ | 3 velden ^ ^ ^ ^ |
| 160R/750 LOPL = 160 mm |
0,75 | 11,77 | 0,37 | 6,15 | 7,78 | 7,68 |
| ” ” | 0,88 | 13,81 | 0,39 | 6,52 | 8,54 | 8,07 |
| ” ” | 1,00 | 15,70 | 0,41 | 6,77 | 8,84 | 8,33 |
| ” ” | 1,13 | 17,74 | 0,43 | 7,05 | 9,17 | 8,61 |
| ” ” | 1,25 | 19,63 | 0,45 | 7,26 | 9,42 | 8,81 |
| ” ” | 1,50 | 23,55 | 0,49 | 7,65 | 9,89 | 9,21 |
Prijs op aanvraag
