Bij V.B. = 1,0 kN/m2 op 10 m2
Maximale overspanning stalen dakplaten.
Doorbuigingseis: L/250
Staalkwaliteit: S320GD
Voorschrift: EN 1993-1-3
Gevolgklasse CC1 (YPB = 1,1 / YVB = 1,35)
Verkrijgbaar in diverse HPS en Prisma kleuren.
Permanente belasting Hardschuim-Isolatie.
| Profielplaattype | Dikte (mm) | Staalplaat (kg/m2) |
Perm. Bel.(kN/m2) | 1 veld ^ ^ | 2 velden ^ ^ ^ | 3 velden ^ ^ ^ ^ |

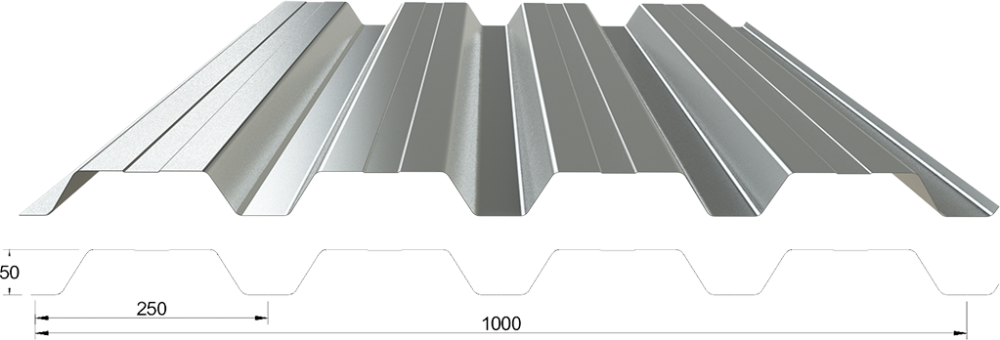

| 50R/1000 LOPL = 100 mm |
0,70 | 6,87 | 0,19 | 2,35 | 3,07 | 2,82 |
| ” ” | 0,75 | 7,36 | 0,19 | 2,42 | 3,17 | 2,91 |
| ” ” | 0,88 | 8,64 | 0,20 | 2,58 | 3,39 | 3,11 |
| ” ” | 1,00 | 9,81 | 0,21 | 2,72 | 3,58 | 3,29 |
Permanente belasting Steenwol-Isolatie.
| Profielplaattype | Dikte (mm) | Staalplaat | Perm. Bel. | 1 veld ^ ^ | 2 velden ^ ^ ^ | 3 velden ^ ^ ^ ^ |
| 50R/1000 LOPL = 100 mm |
0,70 | 6,87 | 0,32 | 2,27 | 2,97 | 2,72 |
| ” ” | 0,75 | 7,36 | 0,32 | 2,34 | 3,06 | 2,81 |
| ” ” | 0,88 | 8,64 | 0,33 | 2,50 | 3,28 | 3,01 |
| ” ” | 1,00 | 9,81 | 0,34 | 2,63 | 3,46 | 3,18 |
Prijs op aanvraag
