Omschrijving
Bij V.B. = 1,0 kN/m2 op 10 m2
Maximale overspanning stalen dakplaten.
Doorbuigingseis: L/250
Staalkwaliteit: S320GD
Voorschrift: EN 1993-1-3
Gevolgklasse CC1 (YPB = 1,1 / YVB = 1,35)
Permanente belasting Hardschuim-Isolatie.
| Profielplaattype | Dikte (mm) | Staalplaat (kg/m2) |
Perm. Bel.(kN/m2) | 1 veld ^ ^ | 2 velden ^ ^ ^ | 3 velden ^ ^ ^ ^ |

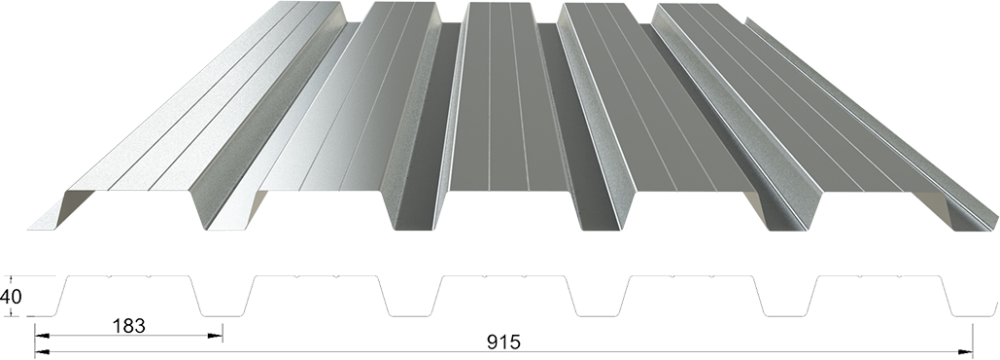

| 40R/915 LOPL = 100 mm |
0,70 | 7,51 | 0,20 | 2,14 | 2,80 | 2,57 |
| ” ” | 0,75 | 8,04 | 0,20 | 2,21 | 2,88 | 2,65 |
| ” ” | 0,88 | 9,44 | 0,22 | 2,38 | 3,12 | 2,87 |
| ” ” | 1,00 | 10,72 | 0,23 | 2,51 | 3,20 | 3,03 |
Permanente belasting Steenwol-Isolatie.
| Profielplaattype | Dikte (mm) | Staalplaat | Perm. Bel. | 1 veld ^ ^ | 2 velden ^ ^ ^ | 3 velden ^ ^ ^ ^ |
| 40R/915 LOPL = 100 mm |
0,70 | 7,51 | 0,33 | 2,07 | 2,70 | 2,48 |
| ” ” | 0,75 | 8,04 | 0,33 | 2,14 | 2,79 | 2,56 |
| ” ” | 0,88 | 9,44 | 0,35 | 2,31 | 3,02 | 2,77 |
| ” ” | 1,00 | 10,72 | 0,36 | 2,43 | 3,19 | 2,93 |
